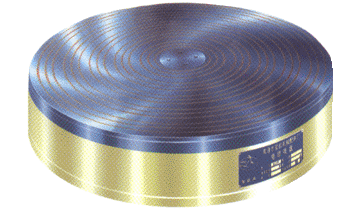

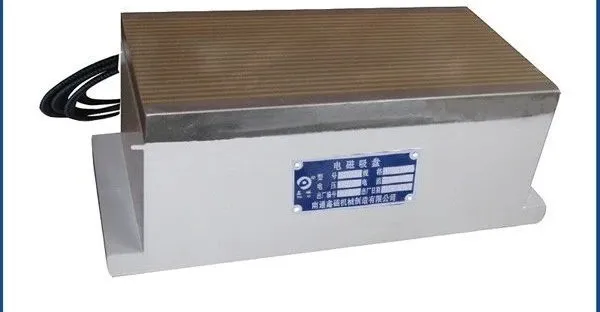

一、电磁吸盘概述

（一）工作原理

电磁吸盘是一种利用电磁力原理实现吸附物体的装置。其工作原理是通过在吸盘内部产生强磁场，当带有铁质或磁性的物体靠近吸盘时，磁场作用于物体上的铁质或磁性部分，产生磁力。这个磁力使得物体被吸附在吸盘上。电磁吸盘通常由电磁铁、磁铁、钢板和电源等组成。当电源接通时，电流通过电磁铁产生磁场，磁场会通过钢板传递到吸盘表面。而吸盘表面则由磁铁覆盖，以增强磁场强度。当有需要吸附的物体靠近吸盘时，物体的铁质或磁性部分会受到磁力的作用，从而产生吸附效果。而当需要释放物体时，只需切断电源，磁场就会消失，吸盘失去磁力，物体便可以从吸盘上取下。

（二）主要用途

电磁吸盘在许多工业领域中都具有广泛的应用，以下是其主要用途：

1. 大型机械设备的搬运和吊装：电磁吸盘能够吸附在机械设备表面，并通过起重机等设备进行操作和搬运。

2. 金属材料的吸附和处理：电磁吸盘可以在金属材料表面产生强磁力，使其能够被轻松吸附和移动。

3. 模具的吸附和调整：在制造模具过程中，电磁吸盘可以快速地将模具吸附到设备工作平台上，并进行调整和加工。

4. 自动化生产线的应用：电磁吸盘可以在自动化生产线上扮演重要的角色，例如将零件从一个工作站吸附、移动并放置到另一工作站上。

（三）特点与优势

电磁吸盘的主要特点是吸持力大、稳定性好，并且可以通过控制电流的大小来调节吸附力的大小，非常灵活实用。它广泛应用在物流、机械制造等行业中，用于吸附搬运物体，提高工作效率。

结论

综上所述，电磁吸盘是一种通过电磁力吸附物体的装置，它在工业领域中有多种重要应用，并以其稳定的性能和灵活的操作而受到广泛的欢迎。

二、电磁吸盘的主要技术指标

电磁吸盘作为一种常见的起重工具，在工业生产中有广泛的应用。它具有独特的优点，但也存在一些局限性。以下是电磁吸盘的一些关键技术指标：

吸力大小

电磁吸盘的吸力是由磁铁的磁力和电磁线圈电流决定的，一般在几十牛到几百牛之间。

动作方式

电磁吸盘可以采用通电吸合、断电释放的方式，也可以采用永久磁铁和电磁线圈结合的方式。

工作电流

电磁吸盘的工作电流一般在几百毫安到几安之间。

工作电压

电磁吸盘的工作电压一般在12V到24V之间。

尺寸规格

电磁吸盘的尺寸大小根据使用需求而定，一般有不同尺寸可选。

材质选择

电磁吸盘的材质有铁、铝、钢等，选用合适的材质可以提高吸盘的稳定性和可靠性。

环境温度

电磁吸盘在不同环境温度下的工作效果不同，一般在0℃至50℃之间使用。

技术要求

矩形电磁吸盘的技术要求包括几何精度、一般要求、外观、结构、工作性能和电气性能等多个方面。例如，矩形电磁吸盘的吸力不小于100N/cm²，允许10%的测点吸力不小于50N/cm²，吸盘吸力不均匀性应不大于80N/cm²。

附加技术参数

电磁吸盘的其他技术参数可能包括额定载重、吊具长度、蓄电池规格、吸盘宽度和长度、吊具总体高度、电磁吸盘与横梁连接方式等。

以上各项指标和要求是确保电磁吸盘性能和使用安全的重要依据。在选择和使用电磁吸盘时，应根据具体的工作条件和技术要求进行选择，并定期进行维护和检查，以保证其正常运行。

三、电磁吸盘的替代品

电磁吸盘作为一种常见的磁性工具，在工业生产中有着广泛的应用。然而，随着技术的发展和市场需求的变化，人们可能会考虑使用其他类型的磁性工具来替代电磁吸盘。以下是几种可能的替代品：

1. 永磁吸盘

永磁吸盘是一种利用永久磁铁产生磁场来吸附工件的设备。它相比电磁吸盘，具有无需电力、持续吸引的优点，但缺点是磁力强度有限，且对环境温度敏感。在一些特定的应用场景下，永磁吸盘可以作为电磁吸盘的替代品。

2. 真空吸盘

真空吸盘是利用大气压力和真空原理来吸附工件的工具。它适用于玻璃、塑料等非磁性材料的搬运和固定。真空吸盘在食品、药品、电子等行业中有广泛应用，特别是在自动化生产和装配线上。

3. 气动吸盘

气动吸盘是一种利用压缩空气产生负压来吸附工件的设备。它结构简单、维护方便，适用于各种材质和形状的工件。气动吸盘在汽车制造、家电生产和物流行业中得到了广泛应用。

4. 液压吸盘

液压吸盘是利用液体的压力来产生吸力的一种设备。它通常与液压系统配合使用，可以产生较高的吸力，适用于重载和重型物品的搬运和固定。

综上所述，虽然电磁吸盘在许多方面都有其独特的优势，但在某些特定的应用场合，上述替代品提供了更为合适的解决方案。企业应根据自身的生产需求和技术条件，综合考虑各种因素，选择最适合自己的磁性工具。

四、电磁吸盘在钢管装车系统的应用

1、电磁吸盘在钢管装车系统仿真设计

在钢管装车系统中，电磁吸盘可以用于自动吸附和搬运钢管。由于钢管通常是由铁制成的，它们本身就具有磁性，因此可以很容易地被电磁吸盘吸附。电磁吸盘可以安装在固定的位置，当需要装车的钢管接近时，电磁吸盘可以通过内部产生的磁场吸附钢管，然后通过起重机或其他机械设备将钢管移动到指定位置进行装车。这种自动化操作可以大大提高工作效率，减少人力成本和提高安全性。

下面是全球智能装卸车机器人联盟副理事长单位广东胜欧美智能装备科技有限公司设计的钢管智能装车系统，使用电磁吸盘实现钢管起吊，同时设计有防坠落装置，更安全可靠。防止吊装时电磁吸盘故障脱磁后坠落风险！

2、电磁吸盘的优势

与传统的手动操作相比，使用电磁吸盘在钢管装车系统中有以下优势：

1. 提高效率：电磁吸盘可以快速地吸附和移动钢管，大大提高了装车的速度和效率。

2. 减少人力成本：自动化操作减少了对人力的依赖，降低了劳动力成本。

3. 提高安全性：电磁吸盘操作简便，可以减少工人在搬运重物时受伤的风险。

4. 适应性强：电磁吸盘可以根据不同的工作需求调节吸附力的大小，适应各种尺寸和重量的钢管。

5. 减少错误：自动化操作减少了人为的操作错误，提高了装车的准确性6。

结论

综上所述，电磁吸盘在钢管装车系统中的应用可以帮助企业提高生产效率，降低成本，保障安全，并且可以根据需要进行灵活调整。随着工业自动化的发展，电磁吸盘在各种工业领域的应用将会越来越广泛。
